a. 路由器型号TP-Link TL-WR842N，可提供无线功能，其地址为192.168.1.1。
b. 用于测试手机为华为荣耀9 (安卓8.0)，手机与路由器无线连接，其IP地址由路由器分配，为192.168.1.100。在计算机上安装xArrowAndroid 2.0.2，安装完成后将[安装目录\Out\ANDROID_BIN\xArrowAndroid.apk]安装在安卓手机上
c. PLC的地址设置为192.168.1.36，设置完成后用网线连接到路由器的LAN口。

1.1 硬件
PLC：CompactLogix 1769-L33ER
编程软件：RSLogix 5000 V20

1.2 软件
瑞箭安卓版 2.0

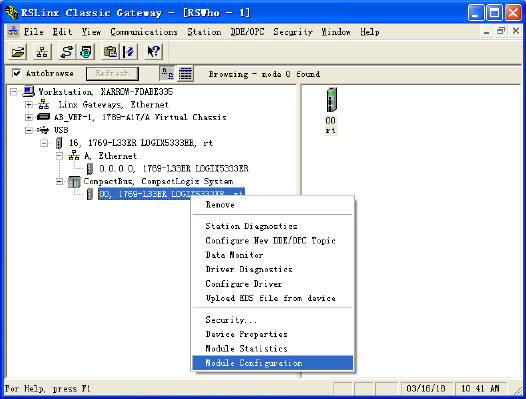

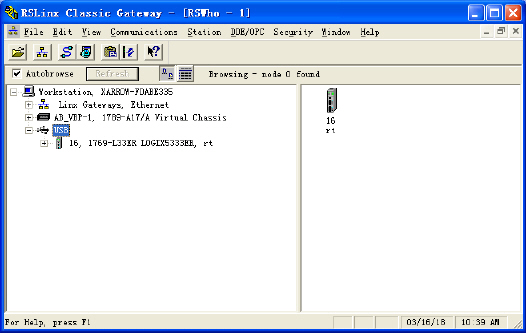

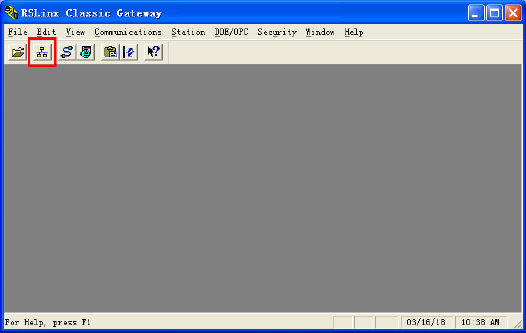

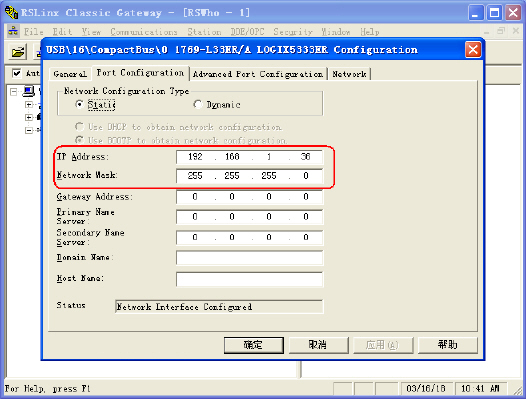

用USB编程电缆连接计算机与PLC，启动RSLinx，设置IP地址为192.168.1.36







此时从连接路由器的计算机上测试:
ping 192.168.1.36
正确的情况下会有返回信息。

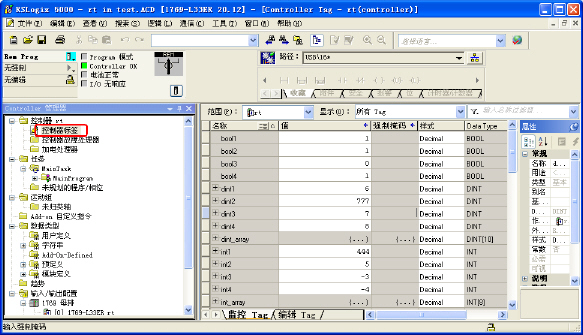

本例中，为测试在PLC中设置点参数如下：

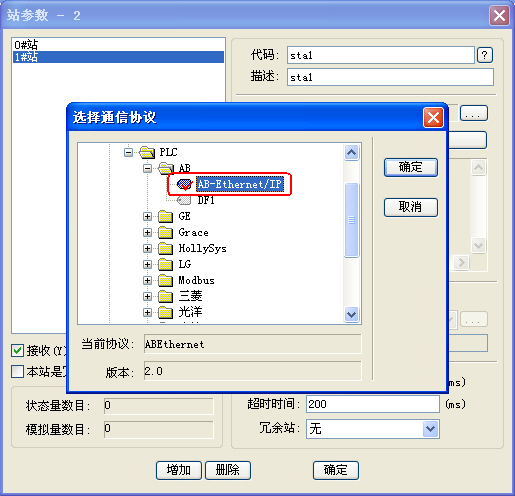

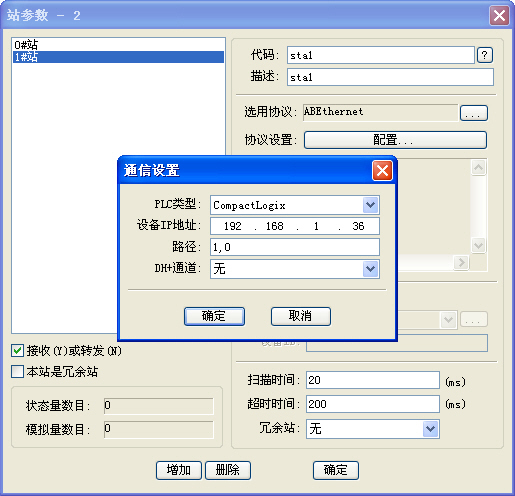

3.1 设置站参数

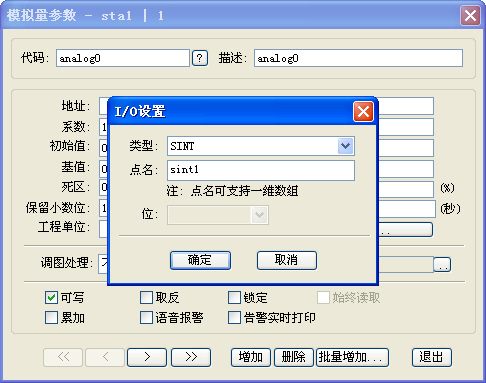

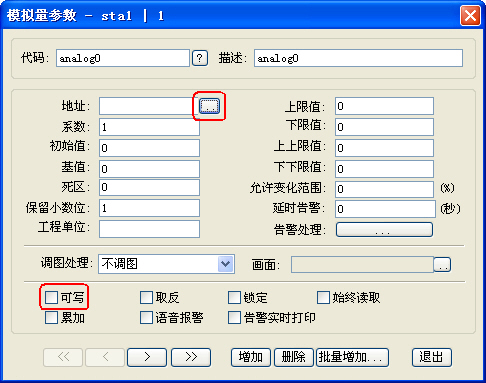

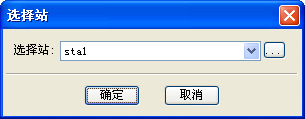

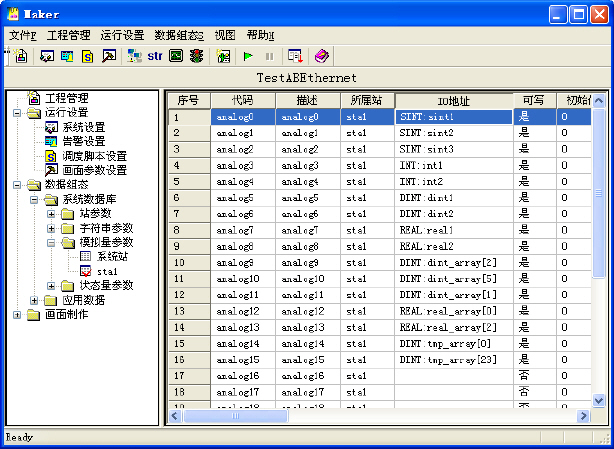

3.2 设置模拟量参数

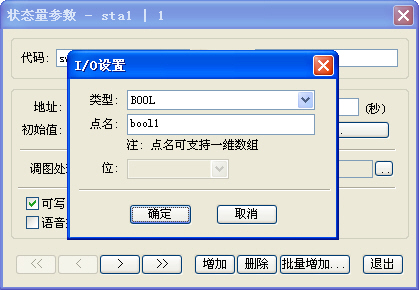

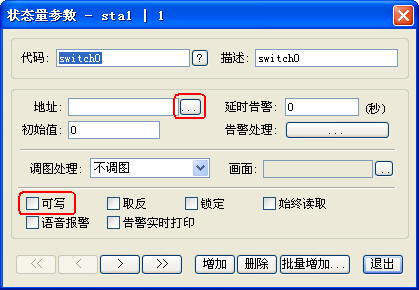

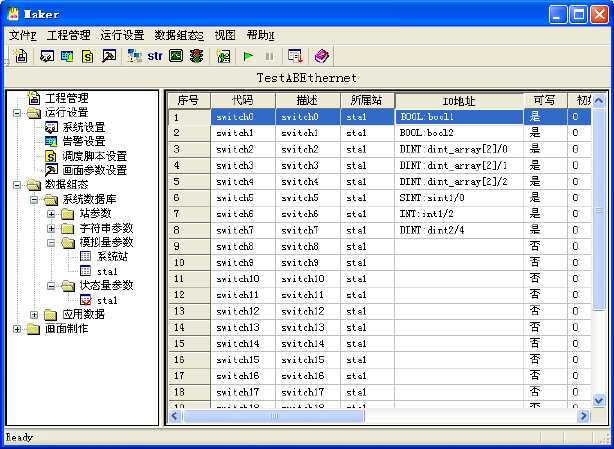

3.3 设置开关参数

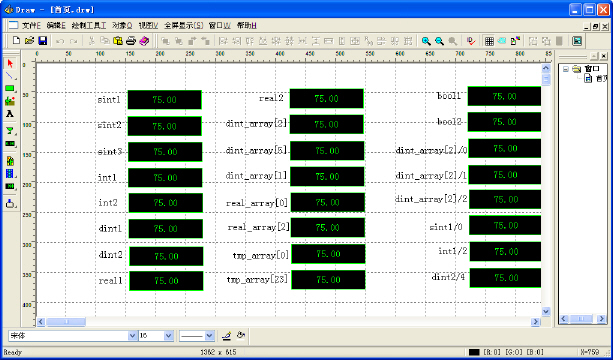

3.4 设置画面

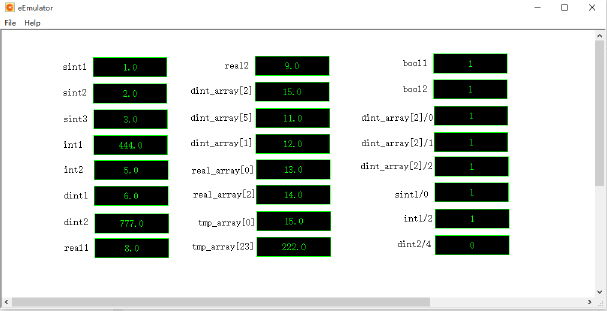

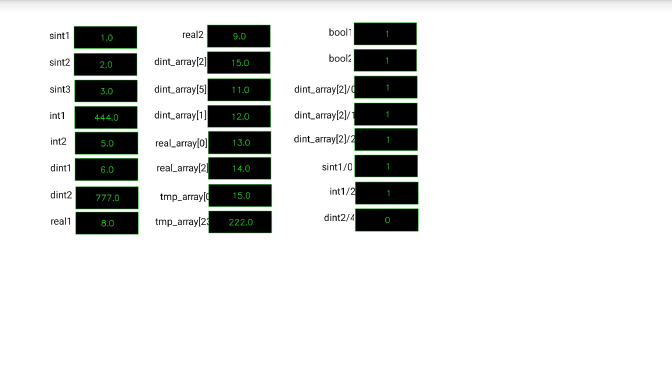

3.5 模拟器运行

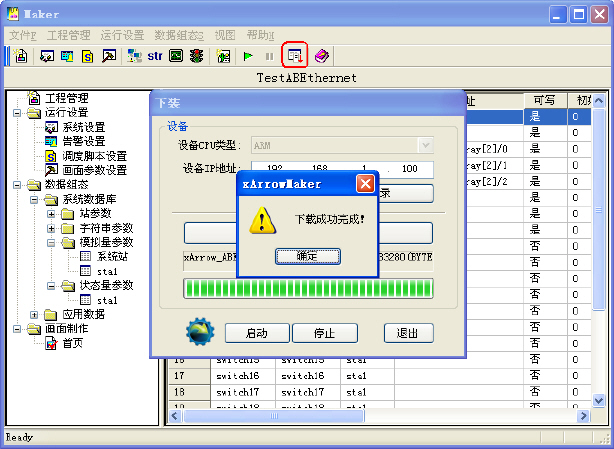

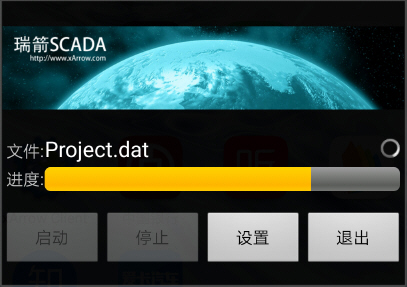

3.6 下装工程
注意：确保手机中已经启动了瑞箭安卓版
