a. 路由器型号TP-Link TL-WR842N，可提供无线功能，其地址为192.168.1.1。
b. 用于测试手机为华为荣耀6Plus，手机与路由器无线连接，其IP地址由路由器分配，为192.168.1.100。在计算机上安装xArrowAndroid 1.2.5，安装完成后将[安装目录\Out\ANDROID_BIN\xArrowAndroid.apk]安装在安卓手机上。
c. PLC的地址设置为192.168.1.200，设置完成后用网线连接到路由器的LAN口。

1.1 PLC
PLC：S7-1215C（6ES7 215-1AG40-0XB0），固件版本：4.1.3
编程软件：TIA Portal V13 SP1 + UPD7


1.2 组态软件
瑞箭安卓版 1.3.0

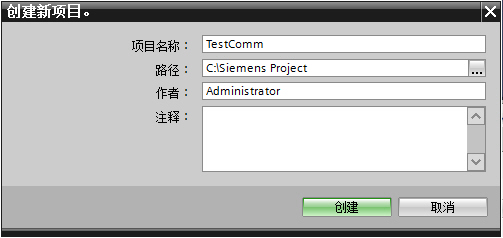

2.1 建立新工程


2.2 CPU设置

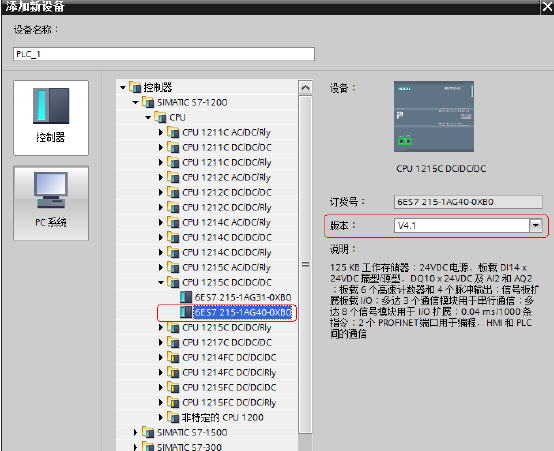

2.2.1 添加新设备


2.2.2 设备组态

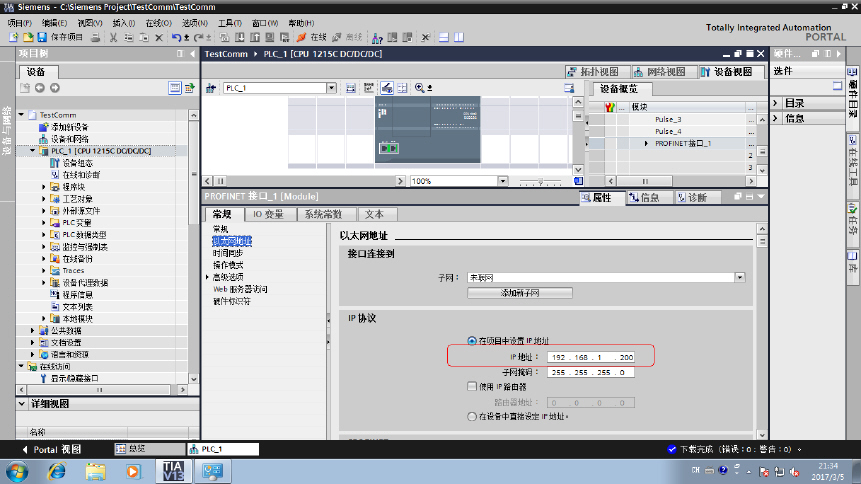

a. 设置IP地址
（可以先恢复出厂设置，再设置成需要的地址）

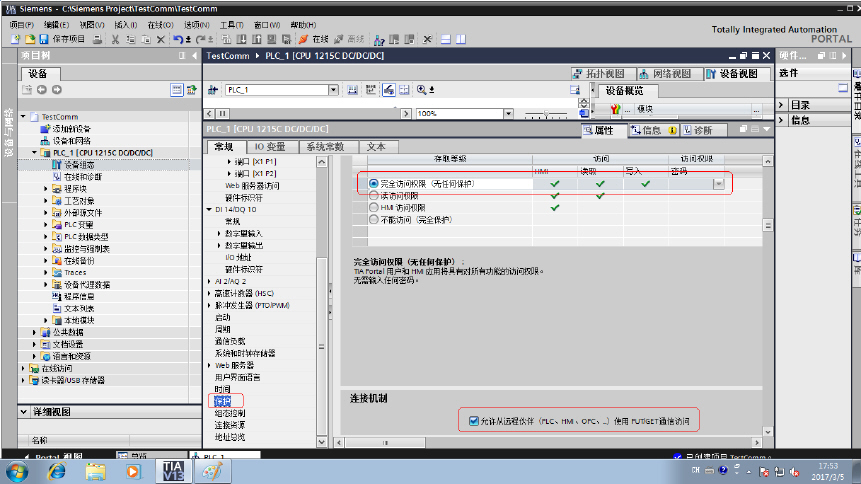

b. 设置保护属性

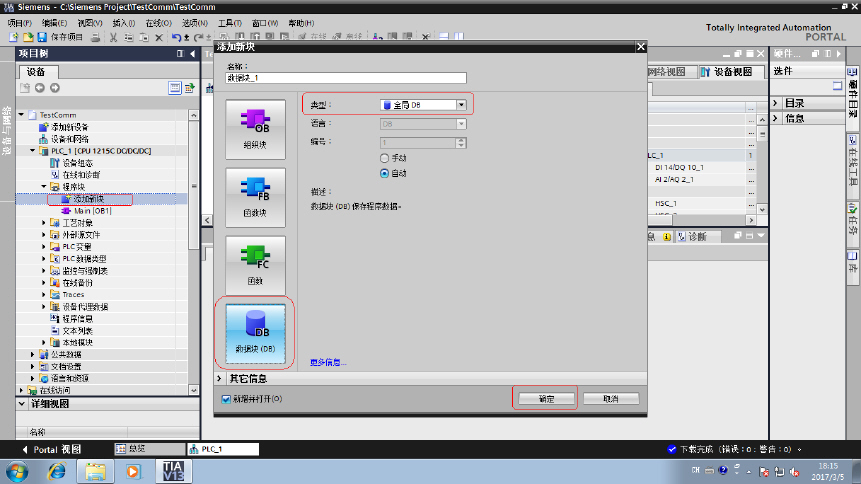

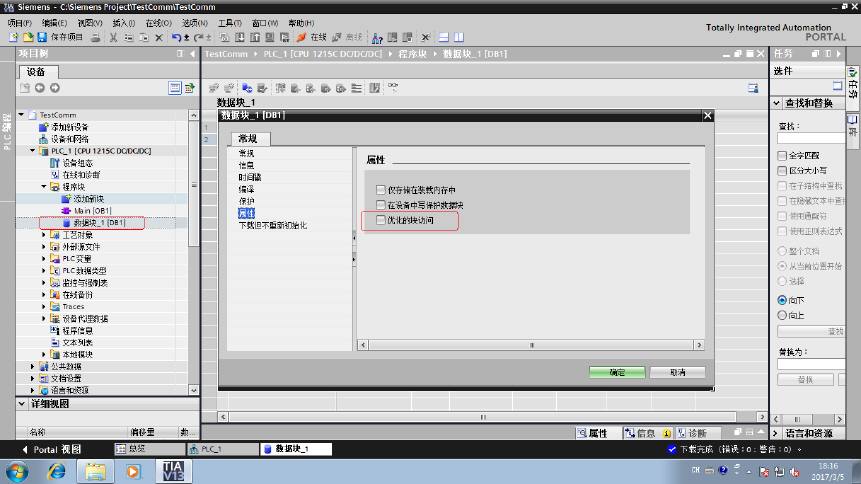

c. 设置DB数据块（可选）

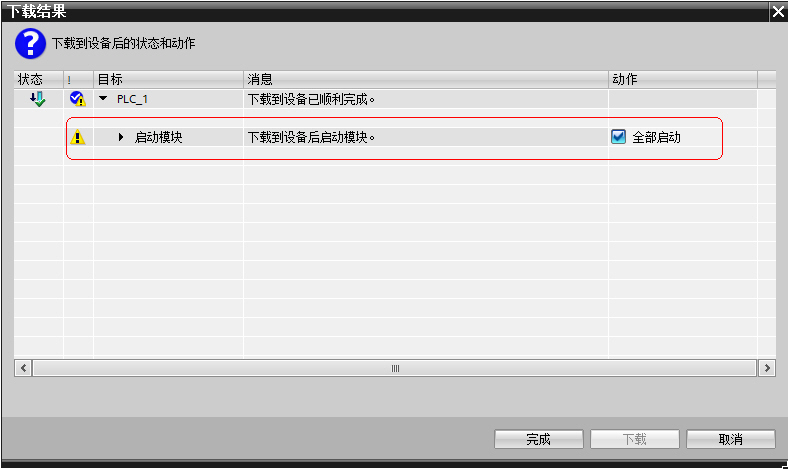

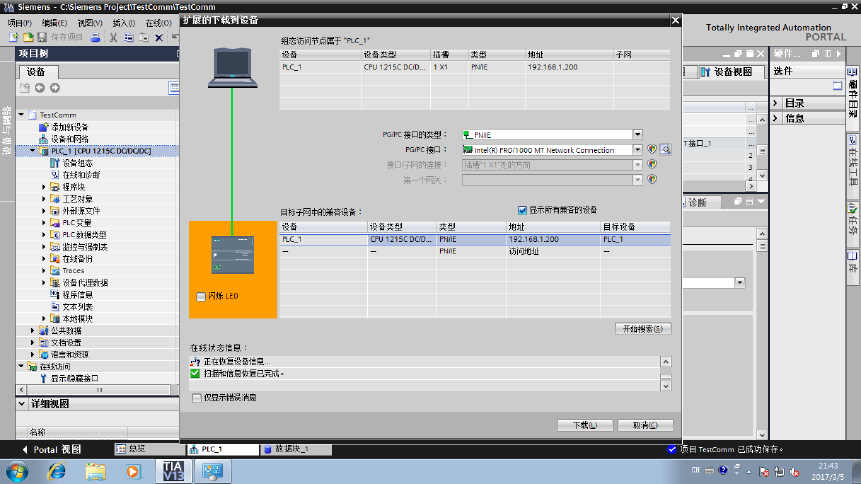

d. 下载配置到PLC




e. 用网线连接PLC到路由器的LAN口，重新启动PLC

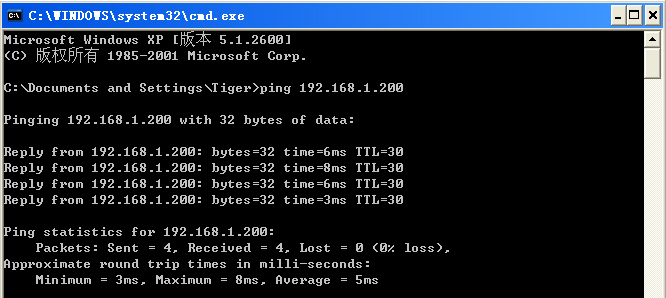

此时从连接路由器的计算机上测试:
ping 192.168.1.200
正确的情况下会有返回如下：

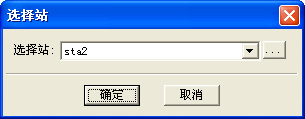

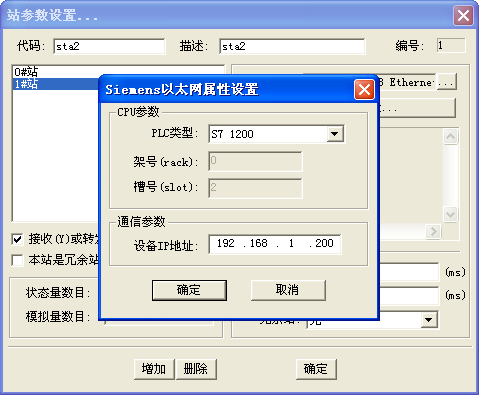

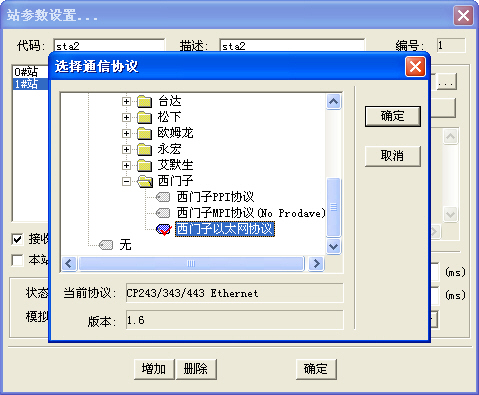

3.1 设置站参数

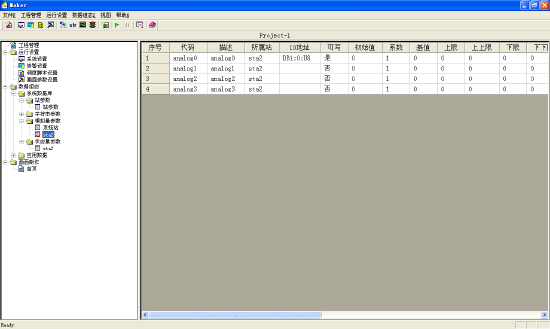

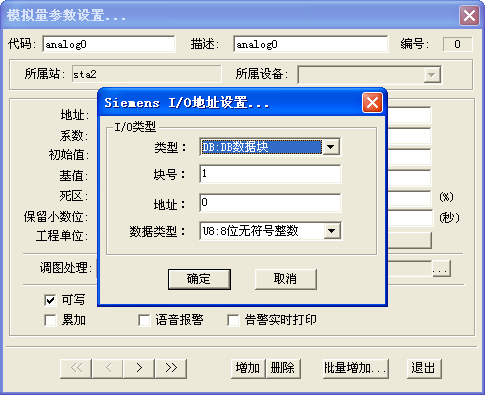

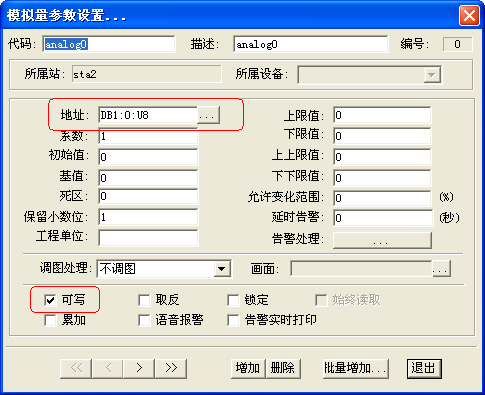

3.2 设置模拟量参数

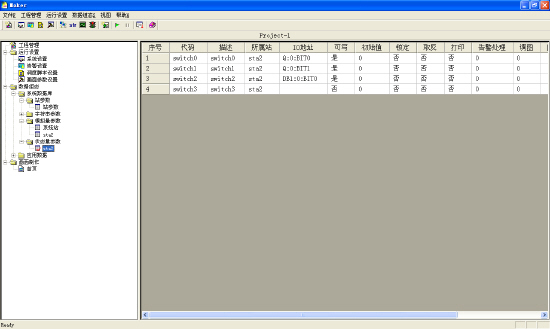

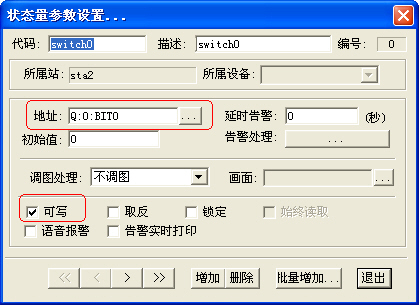

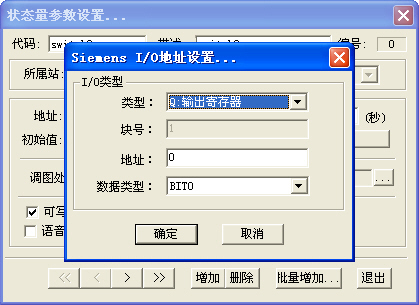

3.3 设置开关参数

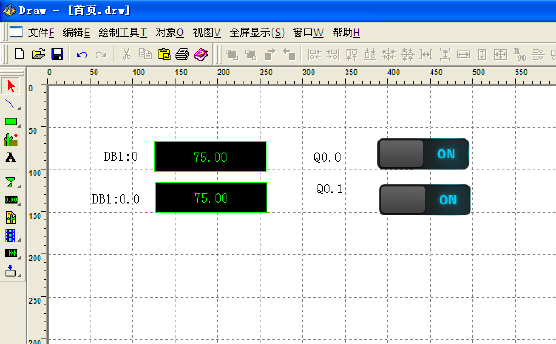

3.4 设置画面

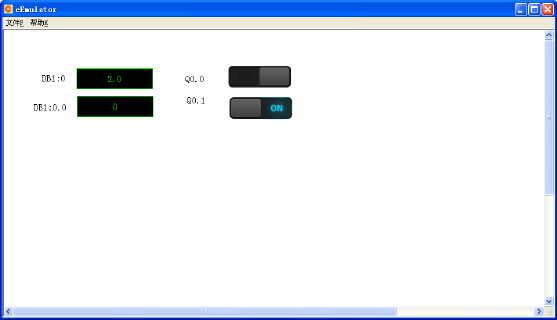

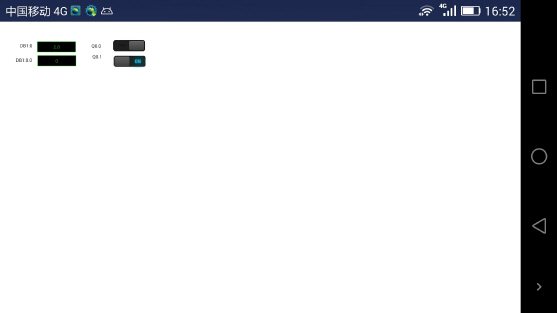

3.5 模拟器运行

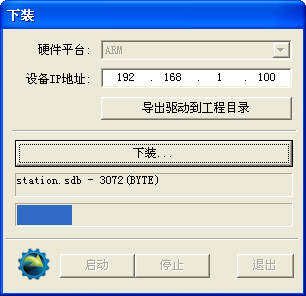

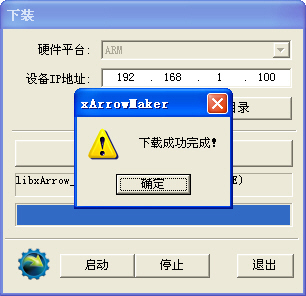

3.6 下装工程
注意：确保手机中已经启动了瑞箭安卓版
