1.1 瑞箭安卓版 1.3.0
在计算机上安装瑞箭安卓版 1.3.0，安装完成后将[安装目录\Out\ANDROID_BIN\xArrowAndroid.apk]安装在安卓手机上，手机的IP地址为192.168.1.100

1.2 Modbus Slave 6.2

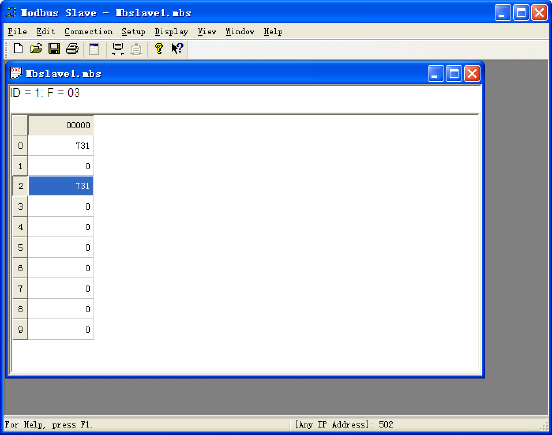

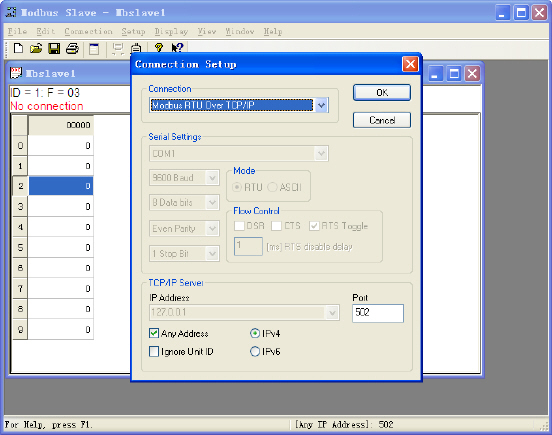

安装在计算机上，计算机的IP地址为192.168.1.102。启动Modbus Slave，设置通信为Modbus RTU Over TCP/IP，且设置10个模拟量（其中第1个和第3个可以自动更新）进行测试，如下：



运行Modbus Slave的计算机与安装xArrowAndroid.apk的手机通过WIFI连接。

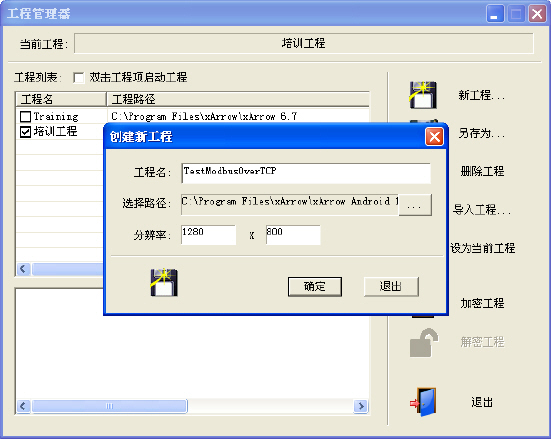

2.1 新建工程TestModbusOverTCP

将TestModbusOverTCP设置为当前工程，并退出。

2.2 建立站参数

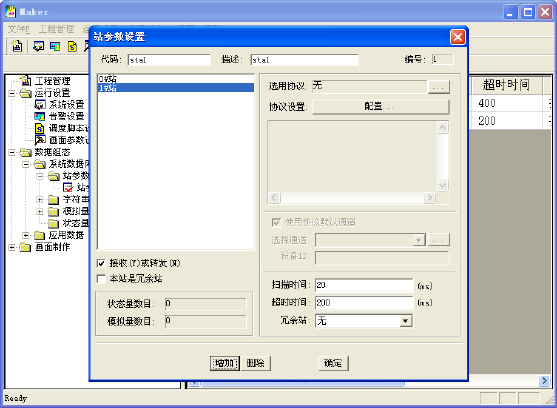

点击菜单[数据组态\设置站参数]，弹出的对话框中点击[增加]，如下图：

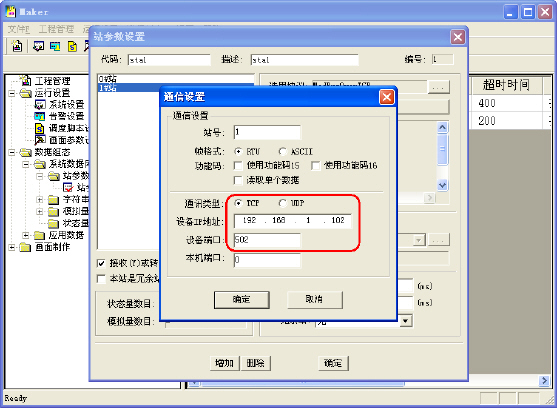

选择通信协议，并进行设置，如下：



注意：此处的IP地址和端口是Modbus Slave的IP地址。

2.3 设置模拟量

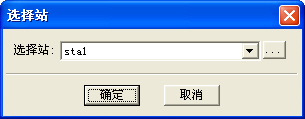

点击菜单[数据组态\设置模拟量参数]，选择要设置的站为sta1，并确定，如下：

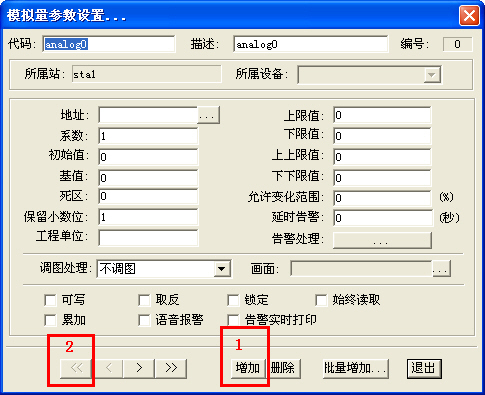

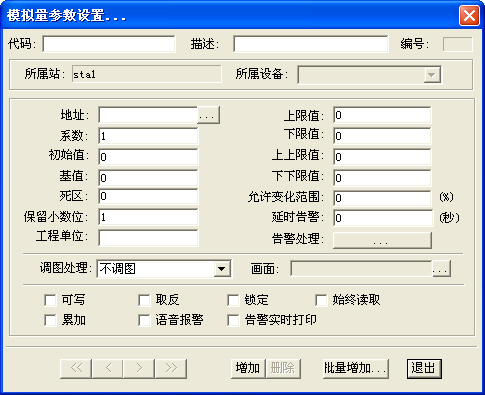

点击[增加]按钮，增加4个模拟量，并导航到第一个模拟量，如下：

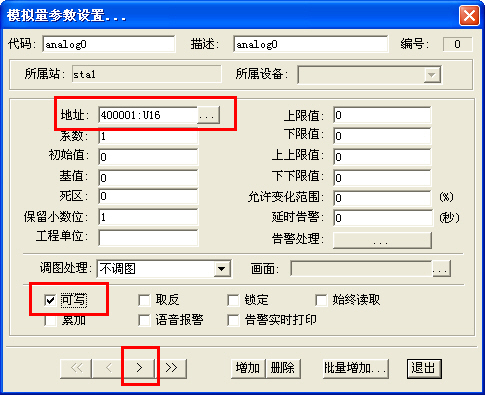

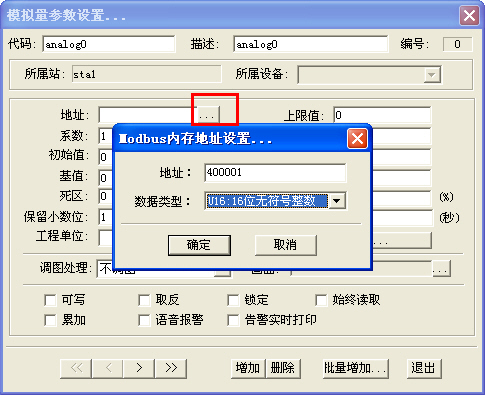

点击[地址]按钮，设置点的地址如下：

确定后，点击[可写]选项（如果需要设置这个点的值的话，有些点是只读的，不需要设置为可写）。设置好导航到下一个点。类似的可设置其余几个点。

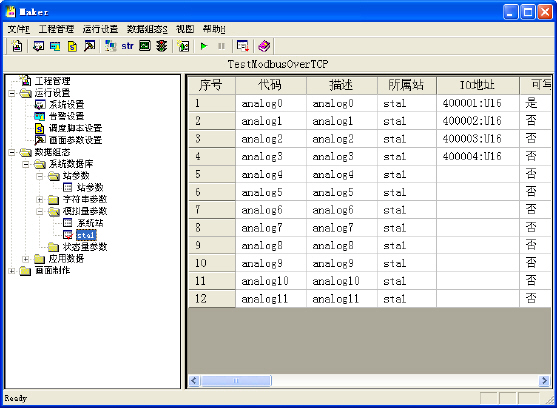

设置完毕后，可查看如下：


2.4 制作画面

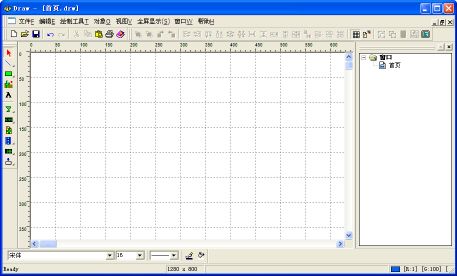

启动绘图包

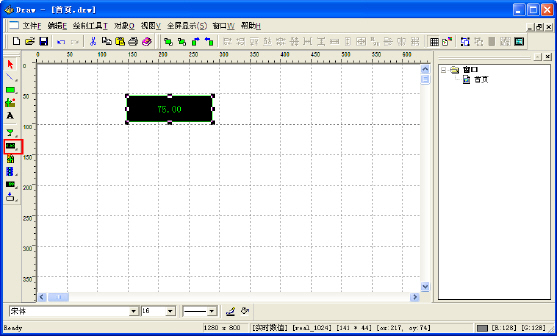

选择实时数据图元（熟了可自己任意选择图元使用），并进行绘制，如下：

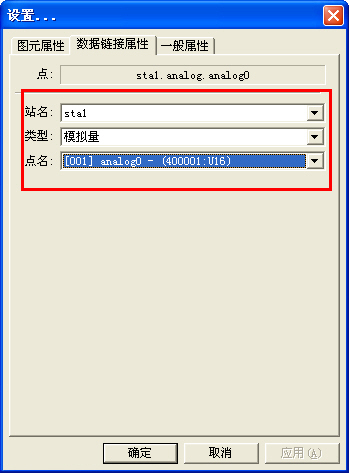

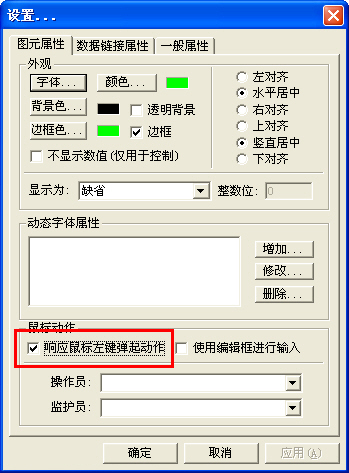

双击图元，设置该图元的属性：



点击确定。

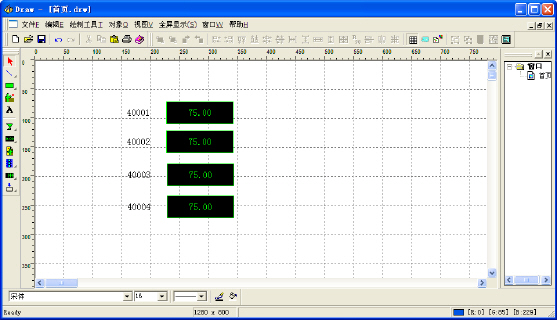

复制该图元，并粘贴3个，自行安排其位置，设置完毕后如下：

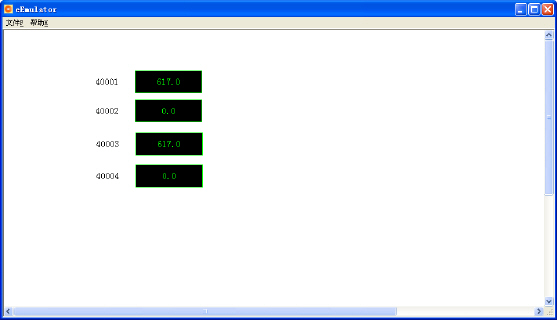

2.5 模拟器运行


2.6 下装工程
注意：确保手机中已经启动了瑞箭安卓版

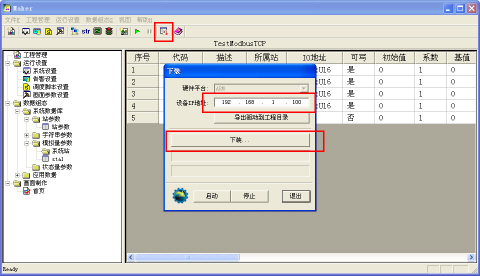

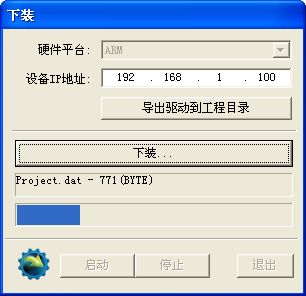

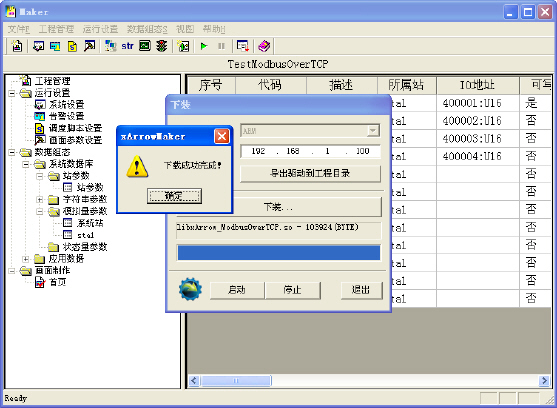

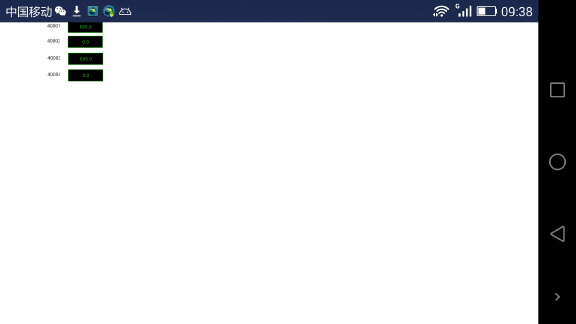

启动工程制作，点击[下装]按钮，如下：
